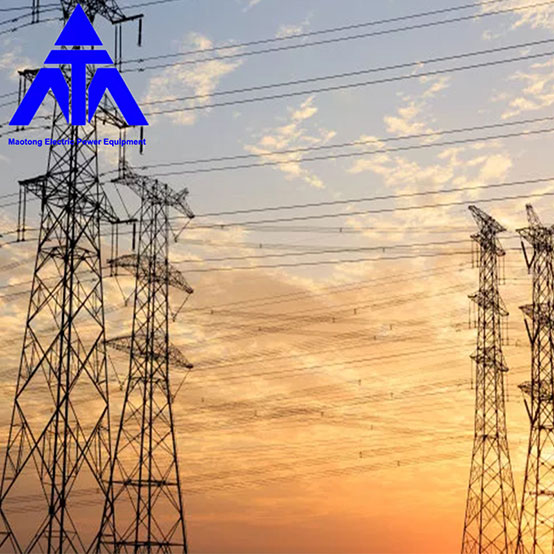

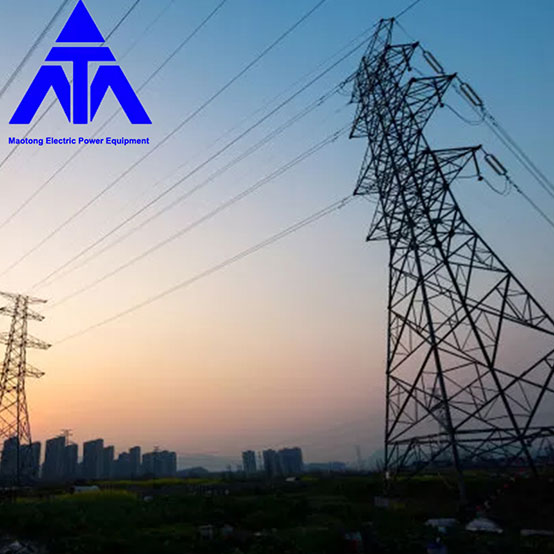

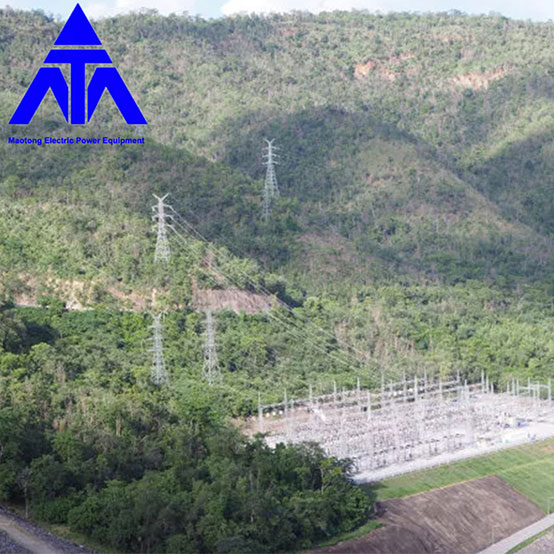

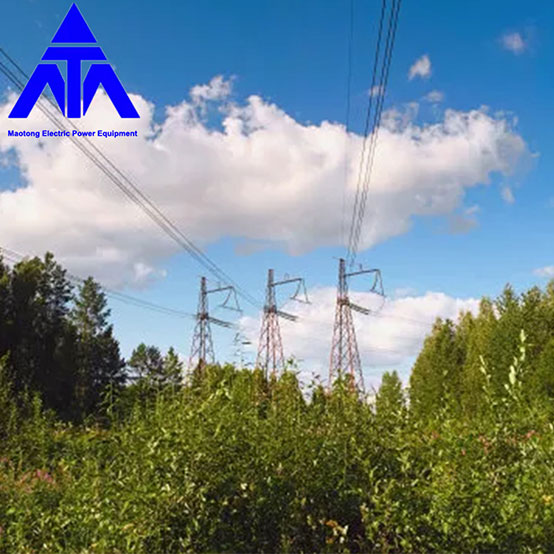

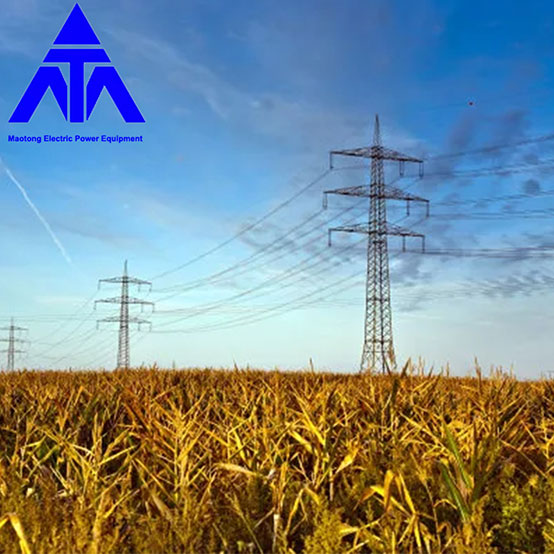

Torre de treliça tubular de aço angular da torre de linha de energia

A torre de treliça tubular de aço angular da torre de linha de energia de alta qualidade é oferecida pelos fabricantes chineses Mao Tong. O principal escopo de negócios da empresa: suporte solar, produtos fotovoltaicos, subestações e estações hidrelétricas, torre de linhas de transmissão, torre de aço e poste de tubo de aço, acessórios de ferro (parafusos de ancoragem, aço básico), torre de comunicações, equipamentos de linha ferroviária e componentes de energia e outras estruturas de aço.

Subestação inteligente

Torre de energia, também conhecida como torre de linha de transmissão, de acordo com seu formato é geralmente dividida em: tipo de vidro, tipo cabeça de gato, no tipo, tipo seco e tipo balde cinco, de acordo com o uso de pontos são: Torre de tensionamento, torre linear, torre de canto, torre de transposição (torre de posição de fase de fio de mudança), torre terminal e torre de vão, etc., suas características estruturais são que todos os tipos de tipos de torre são estrutura de treliça espacial, a haste é composta principalmente de aço de ângulo equilar único ou aço de ângulo de combinação, o material é geralmente Q235 (A3F) e Q345 (16Mn), sendo a ligação entre as hastes feita por parafusos grossos. Por conexão de cisalhamento de parafuso, toda a torre é composta de aço angular, conectando placa de aço e parafusos, peças individuais, como o pé da torre, por várias placas de aço soldadas em um componente, portanto, galvanização por imersão a quente, transporte e montagem de construção são extremamente convenientes. Para a torre com altura inferior a 60m, pregos são colocados em um dos principais materiais da torre para facilitar a escalada do pessoal da construção.

Estrutura da Torre:

Toda a torre é composta principalmente por três partes: a cabeça da torre, o corpo da torre e as pernas da torre. Se for um cabo, a torre também aumenta a parte do cabo. A cabeça da torre da perna da torre até a seção transversal da torre muda drasticamente (linha tracejada) fora da parte acima da cabeça da torre, se não houver mudança rápida na seção, então o braço transversal inferior da corda inferior acima da cabeça da torre. O segmento do pilar acima da fundação das pernas da torre é chamado de pilar. A seção entre o pilar e o pilar é chamada de pilar.

Parâmetros técnicos:

1, tensão: 10kv-220kv (tensão personalizada)
2. Modelos: torre linear, torre de canto, torre terminal, torre de ramal; Loop simples e duplo; Ele pode ser conectado com suporte de cabo, suporte de pára-raios e suporte de placa isolante.
3, pressão básica do vento: w0 = 0,35-0,95KN /m2
4, intensidade de fortificação sísmica: área de 8 graus e menos de 8 graus
5, capacidade de suporte da fundação: 100 e 200 KN/m2 acima
6, espessura do gelo: ≤10mm
7, perpendicularidade: ≤1/1000
8. Tratamento: galvanização por imersão a quente
9. Padrão de implementação: Padrão nacional
