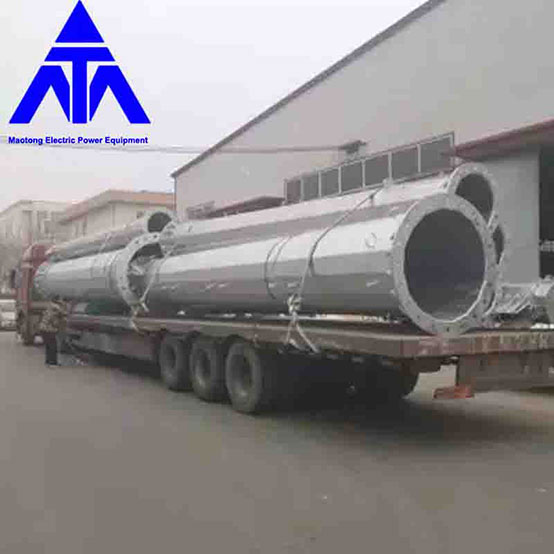

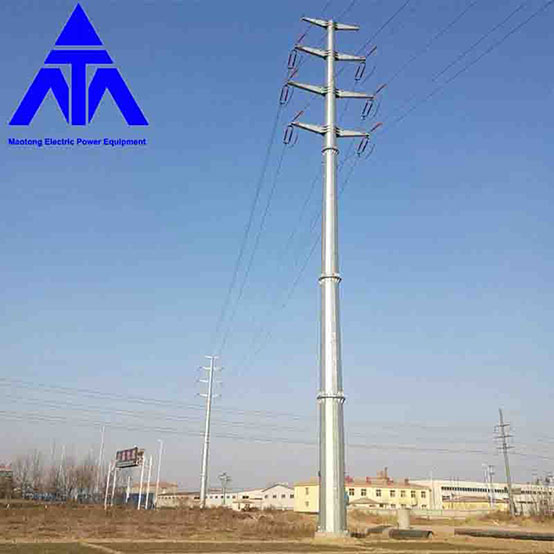

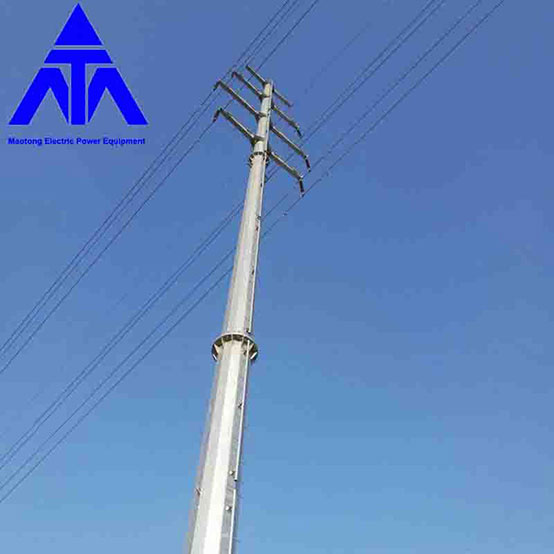

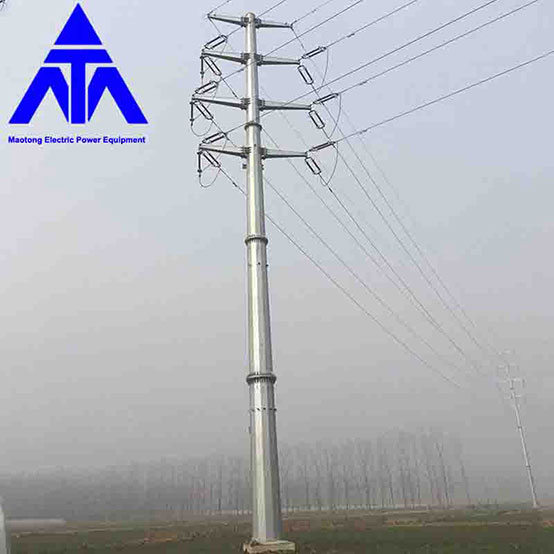

Projeto da torreé uma parte importante do projeto de engenharia de linhas de transmissão aéreas, que afeta diretamente a operação segura e o custo das linhas de transmissão. Segundo as estatísticas, o custo de postes e torres representa 37% do custo de construção da linha de transmissão de energia. No projeto de linha de transmissão de energia, a proporção do poste reto e da torre no número total de postes e torres geralmente chega a 80%, o que tem um grande impacto no custo do projeto, e quanto mais longa a linha, mais óbvio é o impacto. Portanto, de acordo com as disposições da Tecnologia de Projeto para Postes de Tubo de Aço de Linhas Aéreas de Transmissão, o projeto deve ser o mais avançado tecnologicamente e economicamente razoável possível na premissa de garantir qualidade, segurança e aplicabilidade.

Os principais fatores que afetam os indicadores econômicos da torre são condições meteorológicas, condições de serviço, altura nominal máxima e tipo de torre.
2. Seleção das condições meteorológicas

As condições meteorológicas de projeto do Projeto são condições meteorológicas típicas da Província de Guangdong, ou seja, a velocidade máxima do vento é de 25m/s, o congelamento máximo de projeto é de 15mm, a temperatura mínima é de - 10 °C e a temperatura máxima é de 40 °C. .

3 Determinação das condições de serviço do poste de tubo de aço
3.1 Determinação do modelo e tensão máxima de trabalho do condutor e fio de aterramento

De acordo com a análise preliminar do projeto e documentos de aprovação do Projeto, o condutor selecionado para o Projeto é o fio de alumínio com núcleo de aço LGJX-240/30 (norma técnica GB1179-83), com fator de segurança de projeto k = 5 e tensão máxima de trabalho 52,06N /mm2. Um pára-raios é um fio de aço GJX-50 revestido com 5% de alumínio, zinco e liga de terras raras, com fator de segurança k = 8 e tensão máxima de trabalho de 147N/mm2, e o outro é um pára-raios composto de fibra óptica OPGW.

                            Adicionar e consultar

3.2 Determinação do vão

Considerando que o projeto é uma linha urbana com terreno plano, o vão horizontal e o vão vertical das diferentes localizações das torres não são dispersivos, então o vão utilizado no dimensionamento dos postes de tubos de aço é determinado como: o vão horizontal é de 180m, o vão vertical é de 200m, e o vão representativo é de 200m.

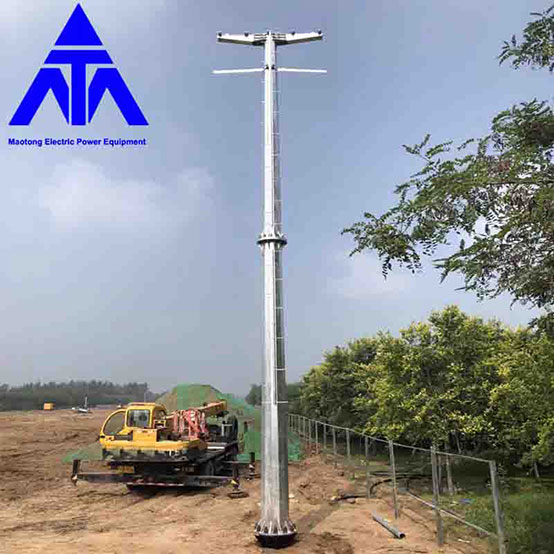

4 Determinação da altura máxima da chamada

A linha é erguida ao longo do cinturão florido do planejamento urbano. O cinto de flores é usado para esverdear árvores, linhas de comunicação e linhas de baixa tensão. Ao mesmo tempo, por uma questão de beleza urbana, a altura nominal máxima é definida muito pequena, o que sem dúvida restringirá o uso de postes de tubos de aço. No entanto, se a altura nominal máxima for muito alta, o índice de material de toda a torre aumentará proporcionalmente. Através do cálculo experimental, a altura nominal do poste de tubo de aço é determinada como: a altura nominal do ângulo de tensão é de 18m e a altura nominal da seção reta é de 19-20m, na premissa de que o índice de fundação única da torre não aumentará significativamente.

Além disso, considerando o vão real, em áreas urbanas, na condição de travessia e terreno plano, a altura nominal máxima de 20m pode chegar a 200m, por isso convém selecionar 20m como altura nominal máxima deposte de tubo de aço.
