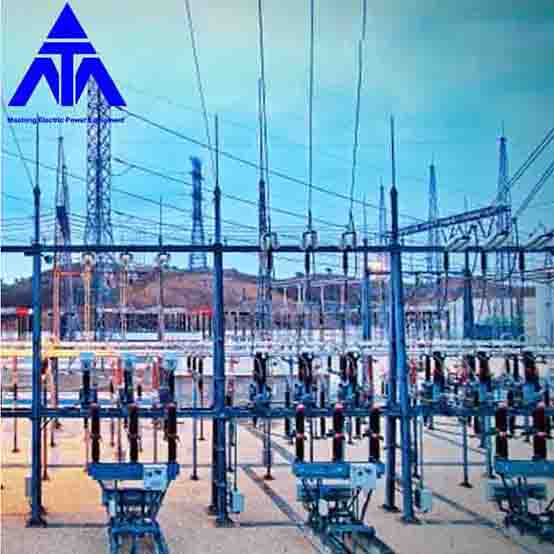

Mao Tong é um dos principais fabricantes, fornecedores e exportadores de Estrutura de aço galvanizado 400KV da China para subestações elétricas. Qingdao Maotong ® Power Tower Co., Ltd. é uma fábrica dedicada à produção e instalação de mastros de torres de aço e diversas estruturas de aço, como torre de chaminé, torre de proteção contra raios, torre de anemômetro, torre de treinamento, torre de processo de telhado, torre de tubo único, árvore biônica, estação base integrada, torre de comunicação, torre de monitoramento, torre de energia, torre de TV, etc.

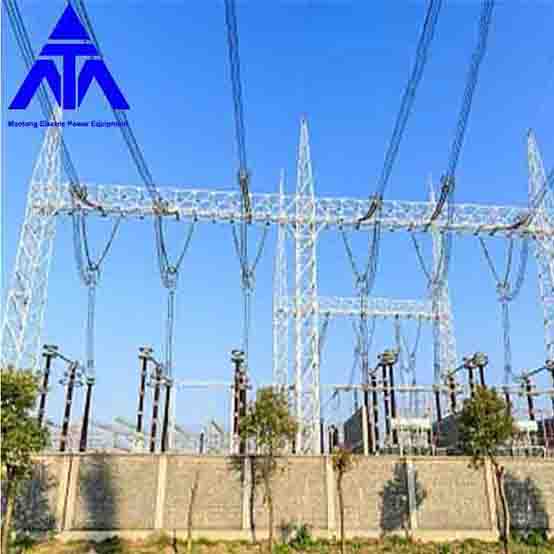

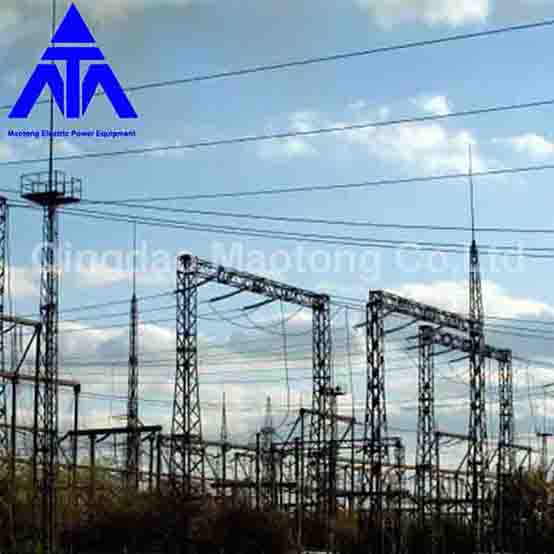

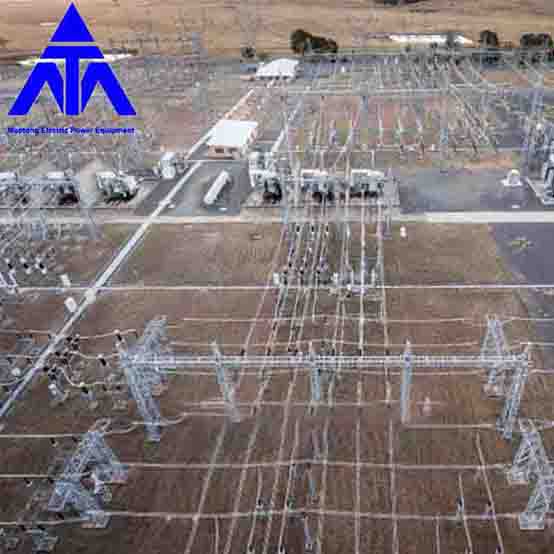

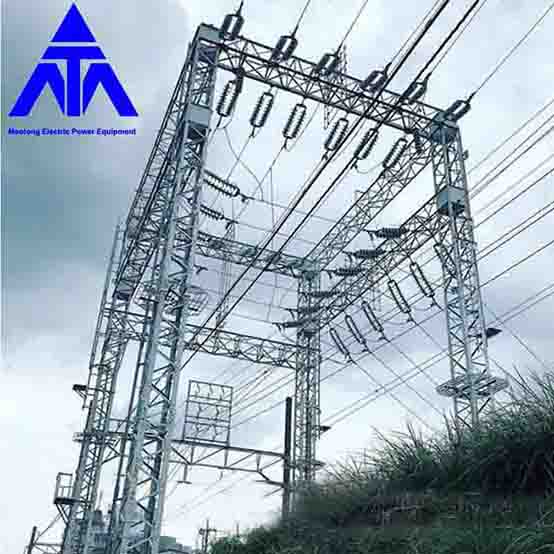

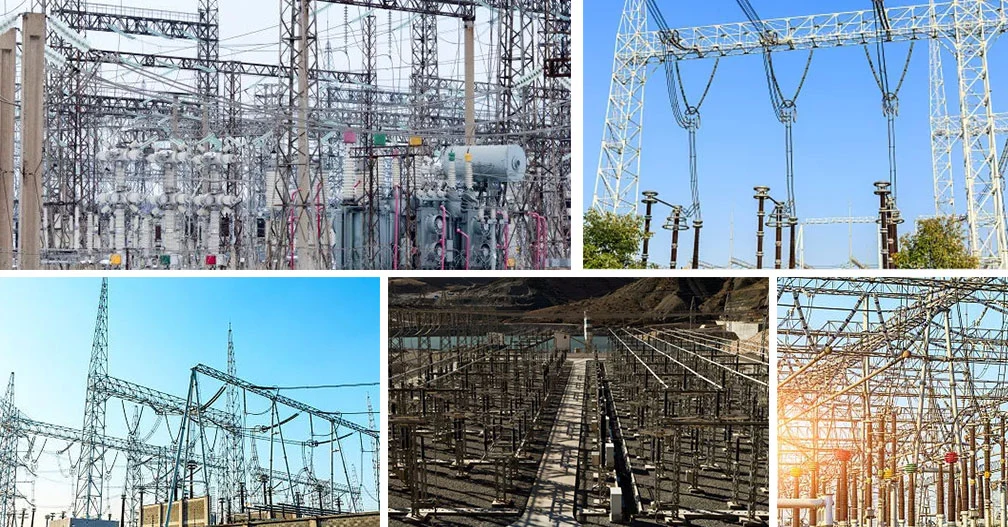

A arquitetura da subestação é a subestação

Subestação e outros fios externos, equipamentos da estrutura de suporte principal de nome geral. É determinado de acordo com o nível de tensão, escala, layout do equipamento, condições de construção e operação e condições climáticas locais. De acordo com a natureza da eletricidade, diferentes níveis de tensão requerem uma certa distância entre os fios, os fios à terra e os fios às estruturas. Portanto, a estrutura da subestação é caracterizada por pilares altos e seções pequenas, pertencentes à estrutura de grande flexibilidade. Em termos de classificação do tipo de layout tecnológico, existem layout médio, layout de meia altura e layout alto. Layout semi-alto e layout alto são usados ​​​​principalmente em subestações com alto nível de tensão.

Atualmente, as subestações de tração ferroviária eletrificadas têm layout de médio porte. Em termos de classificação de finalidade, a estrutura é dividida em estrutura de arame, estrutura de ônibus, estrutura de porta central, estrutura de canto, estrutura combinada de transformador, suporte de equipamento de haste única, etc. da arquitetura são arquitetura de entrada/saída do tipo AH, arquitetura de entrada/saída do tipo AP com suporte para pára-raios, arquitetura do tipo AP, A? Arquitetura tipo, arquitetura tipo P, arquitetura de canto, arquitetura de formato grande, com linha de puxar dentro e fora da arquitetura. Em termos de ênfase na arquitetura, existem três tipos de arquitetura: arquitetura intermediária, arquitetura terminal e arquitetura draw-wire.

A forma do layout e o formato da arquitetura são determinados pelo nível de tensão, fiação e layout dos equipamentos da subestação. O material utilizado na arquitetura está relacionado à carga suportada pela própria arquitetura. O nível de tensão da subestação é alto, a carga suportada pela própria arquitetura é grande, o nível de tensão é baixo e a carga suportada pela própria arquitetura é pequena. A arquitetura de vários materiais tem suas correspondentes vantagens e desvantagens e escopo de aplicação.

Equipamento de proteção contra raios para subestação

A subestação também está equipada com equipamentos de proteção contra raios, principalmente pára-raios e pára-raios. Os pára-raios são projetados para evitar que a subestação seja atingida por raios diretos que descarregarão o raio em si mesma e levarão a corrente do raio até o solo. Quando o trovão atinge a linha próxima à subestação, a onda do trovão entrará na subestação ao longo do fio e produzirá sobretensão. Além disso, a operação do disjuntor também pode causar sobretensão. A função do pára-raios é descarregar automaticamente para o solo para reduzir a tensão quando a sobretensão excede um determinado limite. Após a descarga, o equipamento extingue automaticamente o arco para garantir o funcionamento normal do sistema. Atualmente, o mais utilizado é o pára-raios de óxido de zinco.
