Torre de energia elétrica galvanizada a quente de 66kv 120kv 220kv

Introdução à torre de energia:

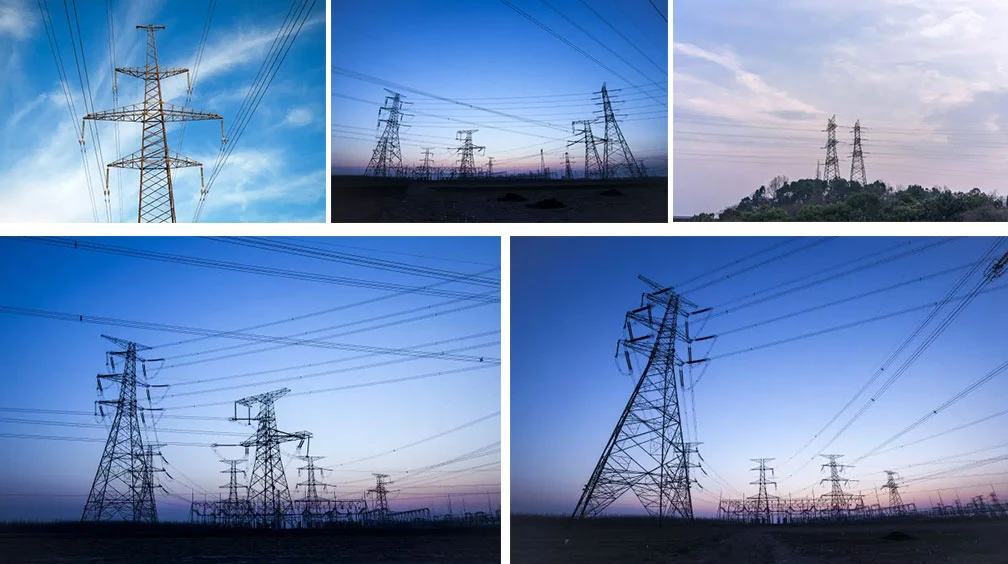

A torre de energia é uma estrutura de torre trapezoidal ou triangular com altura de 25 a 40 metros. É uma estrutura de aço. As torres de energia são construídas principalmente perto de usinas de energia e estações de distribuição no campo. São instalações importantes no setor energético, podem transportar linhas elétricas aéreas e desempenhar um papel de proteção e apoio. O projeto, fabricação, instalação, manutenção e inspeção de qualidade de torres de energia são garantias importantes para a operação e desenvolvimento de sistemas de energia modernos.

Classificação da torre:

1. A torre de linha de alta tensão é dividida em torre tangente e torre de tensão. A torre de canto é uma espécie de torre de tensão e a torre cathead é uma espécie de torre tangente.

2. Como a torre tangente, o isolador é uma torre cathead suspensa vertical, a torre de tensão e o isolador é horizontal, que é usado para evitar que a torre de loop caia, gire a linha, etc.

3. A tensão depende do número de isoladores, 1-2 peças: 10KV, 3-5 peças, 35KV, 7 peças de 110KV, 14-16 peças de 220KV, 28 peças de 500KV. Se você vir mais, não precisa contá-los. Você pode ver o comprimento aproximadamente.
Está dividido em:

4. Cinco tipos de copo de vinho, cabeça de gato, tipo superior, tipo seco e tipo barril

5. Pode ser dividida em torre de tensão, torre tangente, torre angular, torre de transposição (substituindo a torre de posição de fase do condutor), torre terminal e torre de cruzamento de acordo com a finalidade.

Requisitos da torre de energia elétrica galvanizada a quente de 66kv 120kv 220kv:

O tamanho e a extensão da torre devem atender aos requisitos do circuito: a pequena distância de segurança necessária deve ser mantida entre o condutor e o solo, edifícios, árvores, ferrovias, rodovias, rios e outras linhas aéreas, entre o condutor e o condutor, entre o condutor e o pára-raios. O ângulo de proteção do pára-raios em relação ao condutor e a pequena distância horizontal entre dois pára-raios ao usar pára-raios duplos devem atender aos regulamentos relevantes.

Carregar:

A torre da linha de transmissão suporta principalmente carga de vento, carga de gelo, tensão da linha, carga morta, peso de pessoal e ferramentas durante a instalação ou manutenção, bem como carga de linha quebrada e ação sísmica. A combinação razoável destas cargas sob diferentes condições meteorológicas deve ser considerada no projeto. A carga permanente inclui o peso da torre, linha, acessórios, isolador, a força angular resultante da linha e a tensão desequilibrada ao longo da linha. Diferentes países têm regulamentações diferentes sobre a carga de ruptura em termos do número de fios quebrados (geralmente excluindo a ruptura simultânea de condutores e pára-raios), do tamanho da tensão de ruptura e das condições meteorológicas durante a ruptura.

A torre é geralmente simplificada para análise estática. Para cargas dinâmicas como vento, linha tracejada e terremoto, a ação dinâmica é geralmente considerada multiplicando o coeficiente de vibração do vento, o coeficiente de impacto da linha tracejada e o coeficiente de resposta da força sísmica, respectivamente, com base na análise estática.
