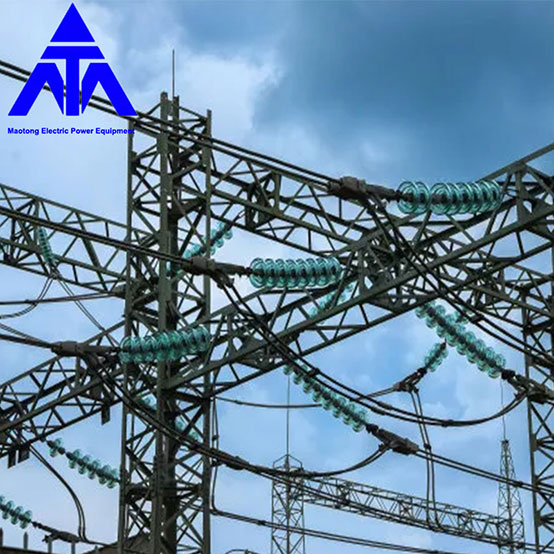

Linha de transmissão de eletricidade com estrutura de subestação 500KV

Mao Tong é um dos principais fabricantes, fornecedores e exportadores da China de linhas de transmissão de eletricidade com estrutura de subestação de 500KV. O principal escopo de negócios da empresa: suporte solar, produtos fotovoltaicos, subestações e estações hidrelétricas, torre de linhas de transmissão, torre de aço e poste de tubo de aço, acessórios de ferro (parafusos de ancoragem, aço básico), torre de comunicações, equipamentos de linha ferroviária e componentes de energia e outras estruturas de aço.
Subestação inteligente

Subestação inteligente é a atualização e desenvolvimento da subestação digital. Com base na subestação digital, combinada com as necessidades da rede inteligente, a tecnologia de automação da subestação é enriquecida para realizar a função da subestação inteligente. O projeto e a construção de subestações inteligentes devem ser realizados no contexto da rede inteligente. Deve atender aos requisitos de construção e desenvolvimento de redes inteligentes em nosso país e refletir as características de informatização, digitalização, automação e interação de redes inteligentes em nosso país.

A subestação inteligente possui as seguintes características funcionais:

1. Conecte toda a rede de perto.

2. Suporte à rede elétrica inteligente.

3. Subestações inteligentes com altos níveis de tensão atendem aos requisitos da rede de transmissão UHV.

4. Subestação inteligente de média e baixa tensão permite o acesso à fonte de alimentação distribuída.

5. Visualização remota.

6, equipamentos e instalações de design padronizado, instalação modular.

A fim de fortalecer o nível de gestão integrada da subestação e da subestação autônoma na produção de segurança, segurança anti-roubo, monitoramento de incêndio e outros aspectos, cada vez mais empresas de energia estão considerando a construção de um sistema centralizado de monitoramento remoto de imagens, que promove o desenvolvimento da rede de monitoramento integrado de energia. Com o vídeo digital IP, pode monitorar e monitorar os dados relevantes, parâmetros ambientais e imagens de cada subestação/estação, e compreender e dominar diretamente a situação de cada subestação/estação em tempo real, e responder à situação em tempo, de modo a atender às necessidades de muitas subestações regionais.

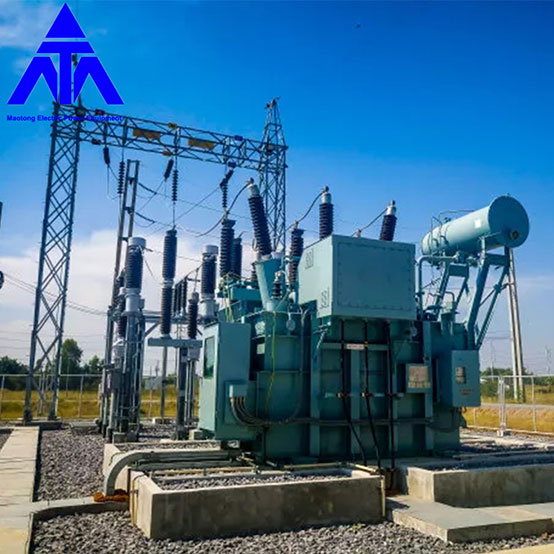

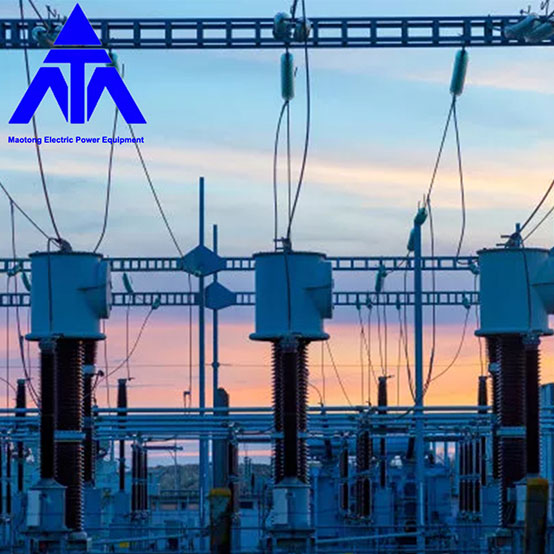

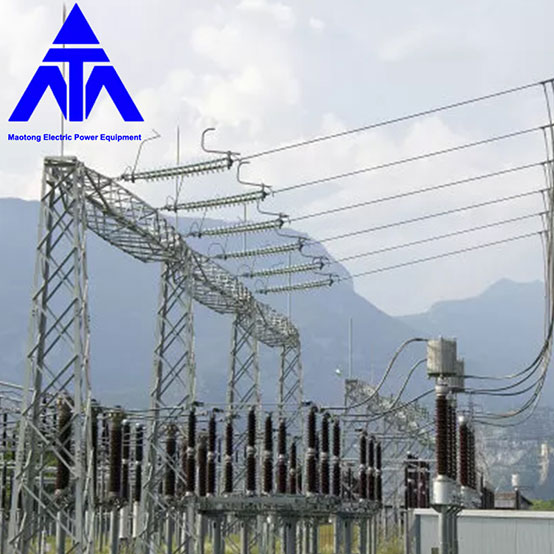

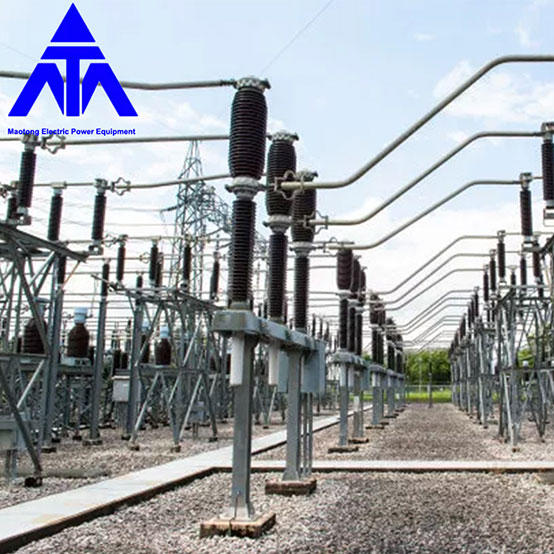

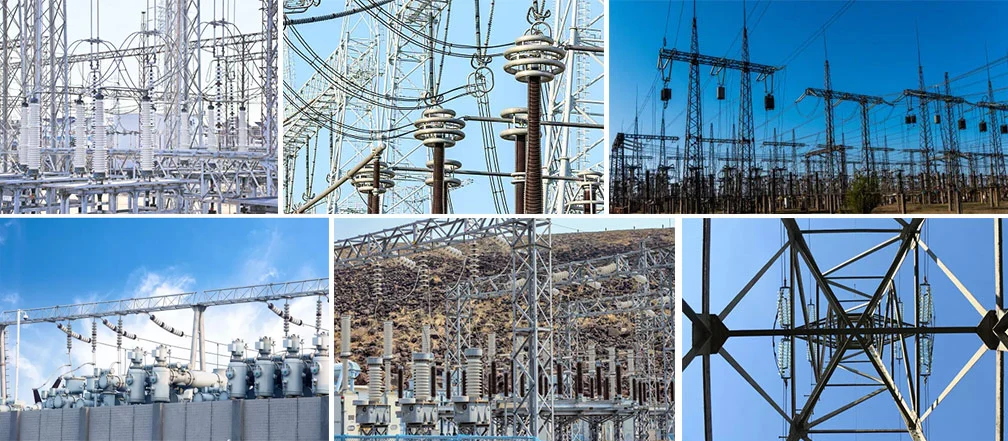

A subestação é simplesmente um local onde a tensão e a corrente são transformadas. Para transmitir a energia elétrica da usina aos usuários remotos, a energia elétrica deve ser potencializada e realimentada para a rede de alta tensão, podendo então a tensão ser despressurizada de acordo com a necessidade dos usuários próximos. As subestações tornaram-se uma parte indispensável do sistema de energia, aumentando e diminuindo a tensão e transmitindo energia aos usuários.
Durante os 100 anos de história de desenvolvimento conjunto de usinas de energia e sistemas de energia elétrica, grandes mudanças ocorreram no canteiro de obras, no nível de tensão e nas condições dos equipamentos das subestações.

No canteiro de obras da subestação, de todas as subestações externas abertas originais, surgiram gradativamente subestações internas e algumas subestações subterrâneas, a área da subestação e das subestações externas abertas originais encolheu muito.

Em termos de nível de tensão, com o desenvolvimento da tecnologia de energia, um pequeno número de subestações de 110kV e 220kV são utilizadas como subestação central. O modo de transmissão de pequena rede da subestação terminal de 35kV desenvolveu-se gradualmente em um modo de transmissão de grande rede de subestações UHV de 1000kV e 500kV como subestações centrais e subestações de 220kV e 110kV como subestações terminais.

No aspecto de equipamentos elétricos, equipamentos primários do equipamento externo aberto original, gradualmente desenvolvidos para combinação de gás totalmente fechada (GIS) e combinação de gás semifechada (HGIS); Dispositivos secundários desenvolvidos desde os primeiros transistores e proteção de circuitos integrados até a proteção de microcomputadores.
O projeto da estrutura e o layout dos equipamentos da subestação moderna devem atender aos seis requisitos a seguir:

1. A subestação de 10kV anexa na parte inferior do edifício não precisa ser dividida em salas. Transformadores e quadros de alta e baixa tensão podem ser dispostos no mesmo andar e na mesma sala.

2. O layout interno da subestação deve ser compacto e razoável para facilitar a operação, manutenção, teste e inspeção do pessoal operacional. A posição de instalação do armário de distribuição deve atender aos requisitos de largura mínima do canal e levar em consideração os requisitos de desenvolvimento e expansão;

3. A localização de cada sala de eventos na subestação deve ser organizada de forma racional. A sala de distribuição de alta tensão é adjacente à sala de capacitores de alta tensão, e a sala de distribuição de baixa tensão é adjacente à sala de transformadores.

4. As instalações da sala de distribuição de alta e baixa tensão devem cumprir os requisitos de segurança e prevenção de incêndios, não sendo permitida a utilização de materiais combustíveis na decoração da estação;

5. As portas da sala de distribuição de alta e baixa tensão, sala de capacitores e sala de transformadores devem ser abertas para fora, e as portas das duas salas de distribuição adjacentes devem ser abertas bidirecionalmente;

6. A sala de distribuição de alta e baixa tensão, sala de capacitores, sala de transformadores e sala de controle principal devem ser equipadas com instalações para evitar chuva, neve, cobras, ratos e outras entradas através de portas, janelas e valas de cabos.
