Torre de linha de transmissão de alta tensão 400kV

A torre da linha de transmissão de alta tensão de 400kV é uma estrutura de treliça de aço que suporta condutores de alta tensão, fios terra e isoladores em alturas seguras acima do solo. “400kV” refere-se à tensão da linha que ele transporta – entre as classes de tensão mais altas usadas para transferência de energia interestadual e internacional. Neste nível de tensão, cada torre numa linha deve suportar centenas de toneladas de peso de condutor e suportar uma enorme tensão durante o carregamento de vento e gelo.

Especificações do produto

Principais recursos e benefícios

Projetado para carregamento extremo

Nossas torres de 400kV são analisadas estruturalmente com software de elementos finitos contra os piores casos de carga combinados: vento de 40 m/s em condutores carregados de gelo, desequilíbrio de tensão de fio quebrado e afundamento induzido por temperatura. Fatores de segurança de acordo com IEC 60652/GB 50545. Quando o cálculo diz que a torre está de pé, ela está de pé.

Aço de alta resistência, menor tonelagem

O aço de alta resistência Q420 nas pernas pode reduzir o peso da torre em 15–25% em comparação com os projetos convencionais do Q235. Menor tonelagem significa menor custo de frete, fundações menores e montagem mais rápida – economias que se acumulam em uma linha de 500 torres.

Galvanizado por imersão a quente para mais de 50 anos de serviço

Cada componente é galvanizado por imersão a quente de acordo com a norma ISO 1461 com uma camada mínima de zinco de 85 µm. Em ambientes atmosféricos normais, espere mais de 50 anos antes da primeira manutenção. Para zonas corrosivas costeiras ou industriais, oferecemos revestimentos mais espessos (até 120 µm) ou sistemas de revestimento duplex.

Conexões intercambiáveis ​​comprovadas em campo

Os membros das pernas e os reforços são fabricados com furos para parafusos modelados com precisão, de forma que torres idênticas de diferentes lotes de produção sejam montadas de forma intercambiável. As equipes de montagem relatam que nossas torres se encaixam como uma peça de mobília bem feita – sem esmerilhamento, sem alargamento, sem encaixe de martelo no local.

Pacote de documentação completo

Cada torre de linha de transmissão de alta tensão de 400 kV é enviada com desenhos de fabricação certificados, certificados de teste de materiais, relatórios de espessura de galvanização e resumos de cálculos estruturais. Seus consultores e equipe de inspeção obtêm tudo o que precisam para aceitação no local.

Aplicações Típicas

Como fabricante e fornecedor de torres de linha de transmissão de alta tensão de 400kV, a MTtower fabrica torres para concessionárias, empreiteiros de EPC e desenvolvedores de energia renovável - fornecidas em grandes quantidades com preços diretos de fábrica para:

Linhas de transmissão de backbone interestadual e inter-regional de 400kV

Evacuação de energia de grandes usinas térmicas, hidrelétricas e nucleares

Corredores de conexão à rede de parques eólicos e solares (linhas coletoras de 400kV)

Interconectores de energia transfronteiriços e linhas de exportação

Substituição e atualização de corredores antigos de 220kV/330kV para a classe de 400kV

Travessias de rios e trechos de rotas de montanha que exigem torres altas e pesadas

Processo de Produção

Cada torre de linha de transmissão de alta tensão de 400kV começa com um projeto detalhado: convertemos o contorno da torre em desenhos de fabricação membro por membro usando software de torre 3D, gerando listas de corte, modelos de furos e desenhos de montagem que a oficina segue ao milímetro.

Fabricação: cantoneiras de aço são endireitadas, cortadas em CNC no comprimento certo e perfuradas ou perfuradas com modelos de precisão. Cada membro é marcado com uma etiqueta exclusiva que corresponde aos desenhos, para que o aço chegue ao local já “etiquetado” para sua posição.

Antes da galvanização, é realizada uma montagem experimental completa em pelo menos uma torre de cada tipo. É aqui que verificamos o alinhamento do furo, o ajuste dos membros e a geometria geral – uma etapa que muitos fabricantes ignoram e a razão pela qual nossa montagem em campo é tão suave.

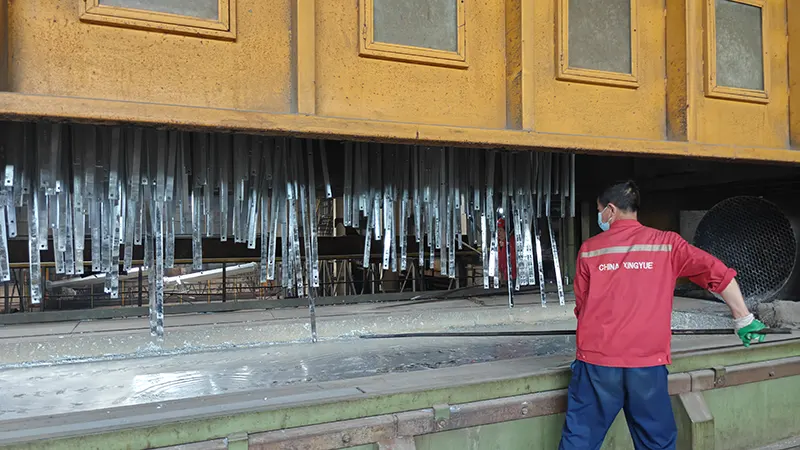

Galvanização: os componentes são desengraxados, decapados em ácido clorídrico, fundidos e imersos em zinco fundido a ~450°C. A espessura da camada de zinco é verificada com um medidor magnético em cada lote. A inspeção final abrange dimensões, cobertura de zinco e ajuste dos parafusos.

Por que escolher Maotong?

possui a licença nacional de produção de produtos industriais, incluindo a licença de produção de torre de linha de transmissão de 220kV e o certificado de qualidade de torre de tubo de aço de 500kV. Não somos um fabricante especializado – somos um fabricante licenciado de produtos para torres de alta tensão.

Dos nossos 205 funcionários registrados, 85 são profissionais técnicos, incluindo engenheiros seniores e intermediários que lidam com projetos estruturais, detalhamento e controle de qualidade. Traga-nos uma rota linear e projetaremos as torres para combinar.

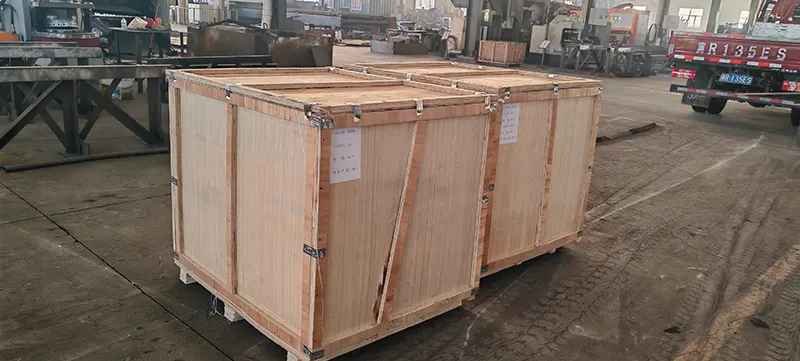

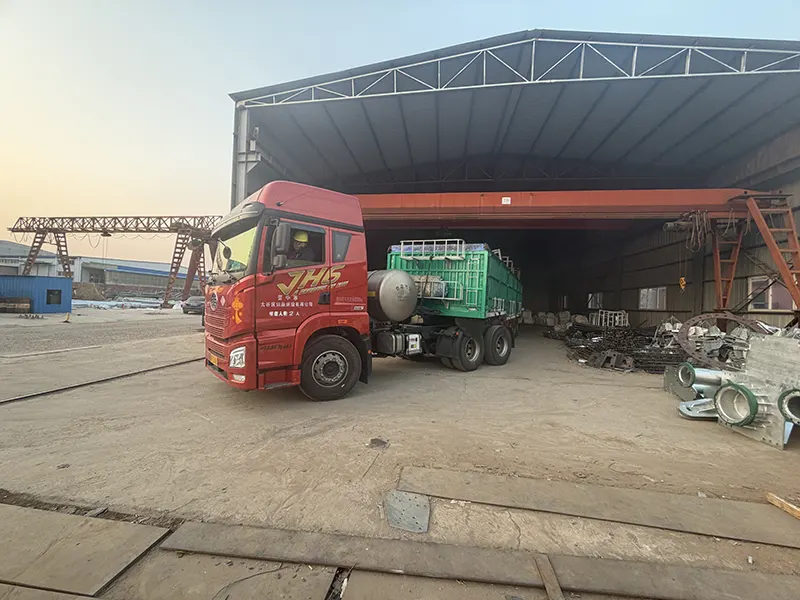

Os membros da torre são agrupados por sequência de montagem, amarrados com tiras de aço e protegidos com filme plástico nos pontos de apoio. Peças pequenas (parafusos, arruelas, acessórios) são encaixotadas e claramente identificadas. Embalagem de exportação de acordo com os padrões de frete marítimo, carregada diretamente de nossa oficina para contêineres ou navios fracionados no porto de Qingdao.

Documentação: Nota Fiscal Comercial, Packing List, Conhecimento de Embarque, Certificado de Origem, Certificados de Teste de Materiais, Relatórios de Galvanização. Para preços de torres de linhas de transmissão de alta tensão de 400kV, pedidos em grandes quantidades ou uma cotação, entre em contato com nossa equipe de vendas de exportação.

Perguntas frequentes

P: Quais informações você precisa para cotar uma torre de linha de transmissão de alta tensão de 400kV?

R: O tipo de torre (suspensão/tensão/ângulo), altura, tensão da linha, tamanho e tensão do condutor, projeto de carga de vento e gelo e o padrão aplicável (IEC, GB ou local). Se você tiver desenhos de torres, podemos cotá-los diretamente - envie-nos o PDF ou DWG e responderemos em 48 horas.

P: Você pode fornecer torres para uma linha completa, não apenas para um tipo?

R: Sim. Fabricamos o cronograma completo da torre – suspensão, tensão, ângulo e torres terminais – para projetos completos de linhas de 400kV. Também fornecemos os ângulos da fundação e as ferragens de conexão.

P: Qual é a quantidade mínima de pedido?

R: Para torres personalizadas, MOQ é 1 conjunto para fins de protótipo ou teste. Para preços de produção, recomendamos encomendar pelo menos 10 conjuntos para se beneficiar da eficiência da fabricação em lote.

P: Como você garante que as torres caibam no local sem retrabalho?

R: Cada tipo de torre passa por uma montagem experimental completa antes da galvanização. Os furos dos parafusos são modelados com punção/perfuração CNC de precisão e cada membro é marcado de acordo com os desenhos. Nosso recorde: equipes de montagem montam nossas torres sem retificação ou escareamento.

P: Quais são as suas condições de pagamento e entrega?

A: Normalmente depósito de 30% T/T, saldo por T/T ou L/C à vista antes do envio. Para 30 conjuntos, entrega em até 20 dias úteis após o depósito. EXW, FOB, CFR ou CIF Qingdao – sua escolha.
